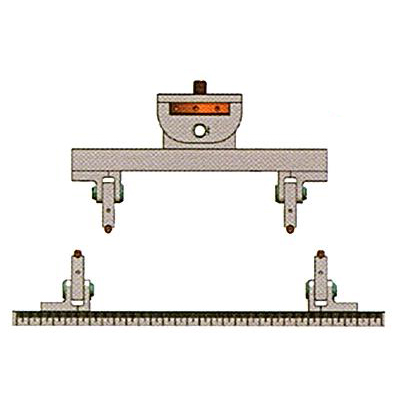

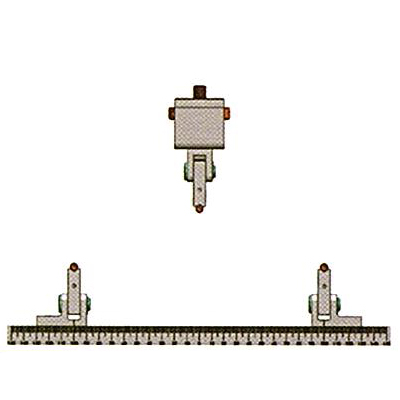

標準夾治具

選購配件

測試項目

●　連接器單孔插拔試驗。

●　連接器整排插拔試驗。

●　連接器插拔耐久試驗。

●　連接器單PIN與塑料保持力試驗。(Retention Force)

●　連接器Normal Force測試。

●　可同時與接觸阻抗機聯機。(選購) (動態阻抗測試系統)

●　各種壓縮、拉伸破壞強度試驗。

軟件特點

● 測試條件皆由電腦畫面設定，并可儲存�？捎上吕�式菜單勾選設定，或直接輸入數據。 (含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數)。

●　可儲存及打印圖形(荷重-行程曲線圖、荷重衰減壽命曲線圖、檢驗報表)。

●　荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。

●　同時顯示荷重-行程曲線圖及壽命曲線圖。

●　自動荷重零點檢出，并可設定原點檢出荷重值。

●　荷重單位顯示N、lb、gf、kgf可自由切換。。

●　可同時搭配數個荷重元。(2kgf、5kgf、20kgf、 50kgf、200kgf、500kgf)(選購)

●　機臺采高剛性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般拉伸、壓縮測試、及插拔力耐久測試。

●　超規格值停止(于耐久測試時，測試數據超出設定之上下限規格值機器自動停止)。

●　測定項目：最大荷重值、峰值、谷值、行程之荷重 值、荷重之行程值、插入點電阻值(選配)、荷重或行程之電阻值。

測試報表輸出

荷重-行程曲線圖、壽命曲線圖、測試報表、皆為A4標準紙張規格，且由電腦打印機直接打印。
	※ 插拔荷重-行程曲線圖： ●可直接顯示并儲存每次測試之位移與力量值變化。 (X軸代表行程，Y軸代表力量) ●每一量測圖形皆可由十字光標追蹤軌跡，判讀每一測定點對應之荷重及行程值，最小分辨率0.01mm(0.001mm) ●曲線由計算機自動儲存、可隨時放大縮小、可在一頁里任意指定放置N個曲線圖。 ●卷軸式曲線圖顯示，可任意瀏覽曲線圖。 ●同時顯示「荷重-行程曲線圖」及「壽命曲線圖」
	※ 壽命曲線圖： ●報表抬頭內容可隨時修改。 ●報表上可顯示每條曲線之最大值、最小值、平均值。 ●報表上可顯示測試上、下限之規格線。 ●可設定同時顯示多組壽命圖。
	※ 測試報表： ●測試報表自動產生(A4規格)，并可轉文件輸出(如Excel)或透過網絡直接輸出。 ●報表抬頭內容可隨時修改。 ●自動計算：最大值、最小值、平均值、差值、標準差、工程能力指數。 ●可輸入測試上、下限值，超出規格自動判定OK或NG。

附加功能(選配)

一、動態阻抗(mΩ)測試系統　MODEL:SE610R

此系統測試插拔力(拉力或壓力)時可同時測試接觸阻抗值，并可將動態阻抗變化曲線，繪制于荷重-行程曲線圖上。

高速測試功能2000次/sec、可取得更精準之阻抗變化值。

可運用于測試手機及PDA之Battery Connetcor壓力與行程及阻抗變化曲線。

可設定行程取力量或行程取阻抗值(多點功能)。

可做單次測試及耐久測試。

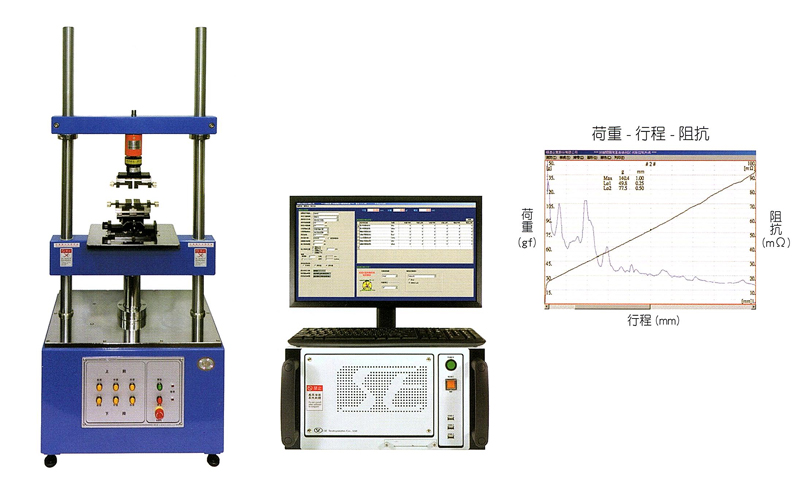

可繪制「荷重-行程-阻抗壽命曲線圖」。(如下圖)

二、加寬型機種MODEL:1220WS

插拔機兩圓柱距離加寬為400mm。適用于大型工件測試。

機器規格
